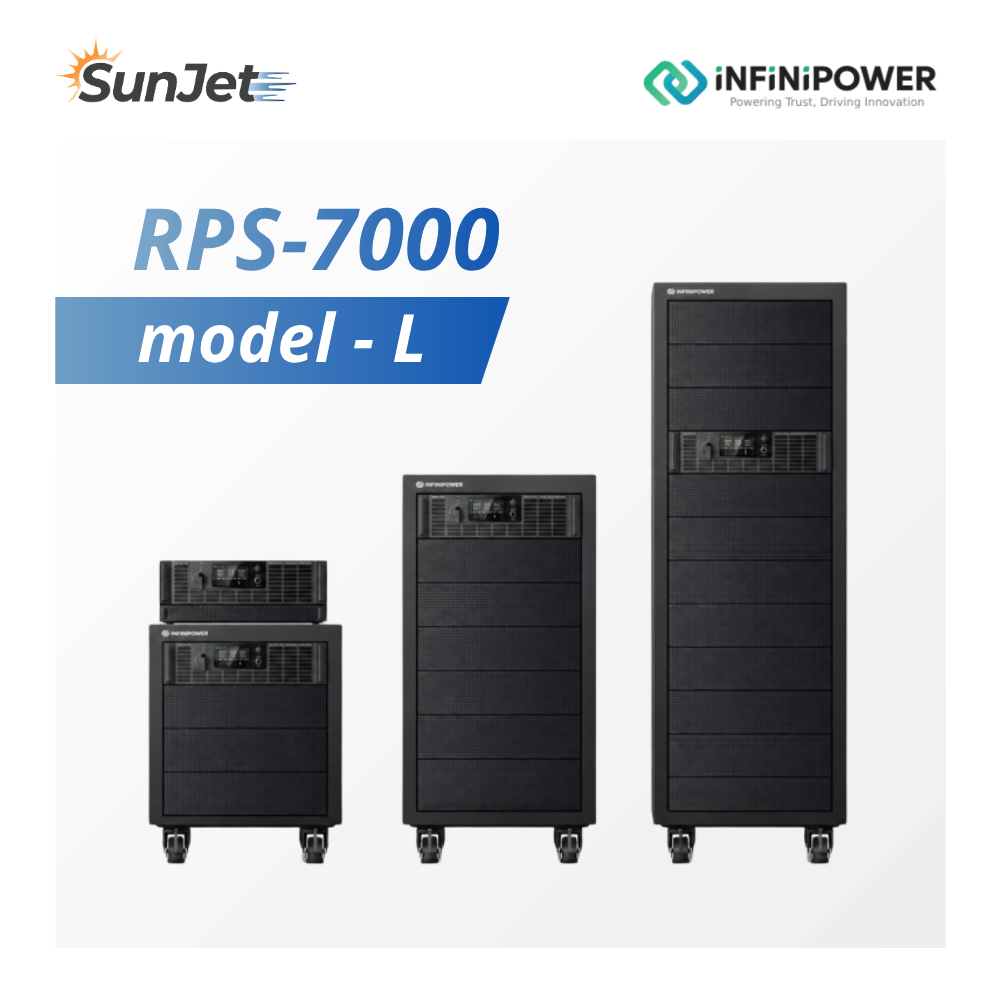

model-L 交/直流回饋式電子負載
商品編號RPS7000-L交/直流回饋式電子負載提供 ESS 儲能系統、雙向車載充電器 BOBC、EV 充電樁等中高效率測試測量方法。 具備交直流四象限運作功能，可模擬負載將電流回饋至電網，用於 EV 充電樁、不間斷電源 (UPS)、配電單元 (PDU)、大型資料中心交流電源、直流電源等需要大功率負載測試的應用。
提供極高能量回收率，能顯著降低發電機、UPS 與大功率電源測試時的電力消耗與散熱負擔，是大功率節能型交/直流電子負載。
產品特色
- 綠色低碳省電利器：
能量回收效率達 90% 以上，解決高功率測試產生的散熱與巨大電費痛點。
- 交/直流雙模拉載：
一機滿足交流與直流電力設備測試，大幅提升設備投資效益與機櫃空間利用率。
- 真實複雜負載模擬：
支援波峰因數（Peak Factor）與相位角調整，輕鬆模擬各類非線性拉載行為。
RPS7000-L 是一款結合高性能與環境友善的回饋式交/直流電子負載。傳統電子負載在進行大功率拉載測試時，會將大量電能轉化為廢熱，導致實驗室或產線溫度飆升，需要耗費巨大電費進行散熱。RPS7000-L 改變了這一點，其內部回饋模組能將拉載吸收的電力以超過 90% 的效率淨化後逆變回廠內電網。
RPS7000-L 具備彈性的定電流 (CC)、定電壓 (CV)、定功率 (CP) 與定電阻 (CR) 模式，並支援交/直流雙重負載拉載。其強大的非線性負載模擬與波峰因數 (CF) 調整功能，能真實還原整流器、馬達等複雜設備的實際負載特性，是 AI 伺服器電源 (CRPS) 與 EVSE 充電樁測試的最佳利器。
- 開關瞬間衝擊 (Inrush Current)：
將啟動相位角設定在波峰位置（90° 或 270°），用來模擬馬達開機瞬間極大的浪湧電流與瞬間過載狀況。
- 平滑啟動 (Zero Crossing)：
將啟動相位角設定於電壓零交叉點（0°或 180°），降低系統啟動時的電壓突波與電磁干擾（EMI）。
- 相位偏置與不平衡：
可調整三相電源間的相位角（如標準的 120° 相位差或微調偏置），測試馬達在相序不平衡條件下的運轉表現
▶ 選型指南
| 項目 | RPS-7006 | RPS-7009 | RPS-7012 | RPS-7015 | RPS-7018 | RPS-7022 |
|---|---|---|---|---|---|---|
| 輸出相位 | 1Ø / 3Ø | |||||
| 功率範圍 | 0 – 6 kVA | 0 – 9 kVA | 0 – 12 kVA | 0 – 15 kVA | 0 – 18 kVA | 0 – 22.5 kVA |
| 輸出電壓 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 輸出電壓（選配） |
1Ø2W: 0 – 400V 1Ø3W: 0 – 400V (相電壓), 0 – 800V (線電壓) 3Ø4W: 0 – 400V (相電壓), 0 – 692V (線電壓) |
|||||
| 輸出電流 | 1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 96A 1Ø3W & 3Ø4W: 32A |
1Ø2W: 105A 1Ø3W & 3Ø4W: 35A |
1Ø2W: 120A 1Ø3W & 3Ø4W: 40A |
1Ø2W: 144A 1Ø3W & 3Ø4W: 48A |
— |
| 輸出頻率 | DC, 30.00 – 150.0 Hz（選配：DC, 30.00 – 1000.0 Hz） | |||||
| 總諧波失真（THD） | <0.3% @ 50/60Hz | |||||
| 線路調整率 | ± 0.1% | |||||
| 負載調整率 | ± 0.2% | |||||
| 效率 | >90% | |||||
| DC 輸出功率 | 0 – 6 kW | 0 – 9 kW | 0 – 12 kW | 0 – 15 kW | 0 – 18 kW | 0 – 22.5 kW |
| DC 輸出電壓 | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| DC 輸出電壓（選配） | 1Ø2W: ±565V, 1Ø3W: ±1130V, 3Ø4W: ±565V | |||||
| DC 輸出電流 | 1Ø2W: 54A 1Ø3W & 3Ø4W: 18A |
1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 78.75A 1Ø3W & 3Ø4W: 26.25A |
1Ø2W: 90A 1Ø3W & 3Ø4W: 30A |
1Ø2W: 108A 1Ø3W & 3Ø4W: 36A |
— |
| 頻率設定精度 | 設定值的 ± 0.01%（電壓 > 10V） | |||||
| 相位角範圍（起始／結束） | 0 – 359.9° | |||||
| 諧波合成功能 | 50/60Hz 基波頻率下，最高支援第 50 次諧波 | |||||
| 電壓量測範圍 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 電壓量測範圍 (DC) | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| 功率量測精度 | ± (讀值的 0.4% + 0.4% F.S.) | |||||
| 輸入電壓 | 200 – 240 VL-L ± 10%, 380 – 480 VL-L ± 10% | |||||
| 輸入頻率 | 47 – 63Hz | |||||
| 通訊介面 | 標準：USB、Ethernet、External I/O (DB25)；選配：GPIB、CAN Bus | |||||
| 型號 | 輸出電壓 Vac | 輸出電流 (Aac) | 輸出功率 (Pac) |
相位 | 高度 | ||
|---|---|---|---|---|---|---|---|
| V L-N | V L-L | Arms (1Ø) | Arms (3Ø) | ||||
| RPS-7006 | 350V | 606V | 72A | 24A | 6kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7009 | 350V | 606V | 96A | 32A | 9kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7012 | 350V | 606V | 105A | 35A | 12kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7015 | 350V | 606V | 120A | 40A | 15kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7018 | 350V | 606V | 144A | 48A | 18kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7022 | 350V | 606V | 144A | 48A | 22.5kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7045 | 350V | 606V | 288A | 96A | 45kVA | 3Ø、1Ø、分相 | 6U |
| RPS-7067 | 350V | 606V | 432A | 144A | 67.5kVA | 3Ø、1Ø、分相 | 15U |
| RPS-7090 | 350V | 606V | 576A | 192A | 90kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7112 | 350V | 606V | 720A | 240A | 112.5kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7225 | 350V | 606V | 1440A | 480A | 225kVA | 3Ø、1Ø、分相 | 42U |
