model G - 回饋式電網模擬系統
商品編號產品資訊
產品特色
RPS7000-G 回饋式電網模擬器提供高功率密度與 90% 以上能量回收能力。
供電或回饋電網可自由切換，輸出電流增加40%，效率提升20%

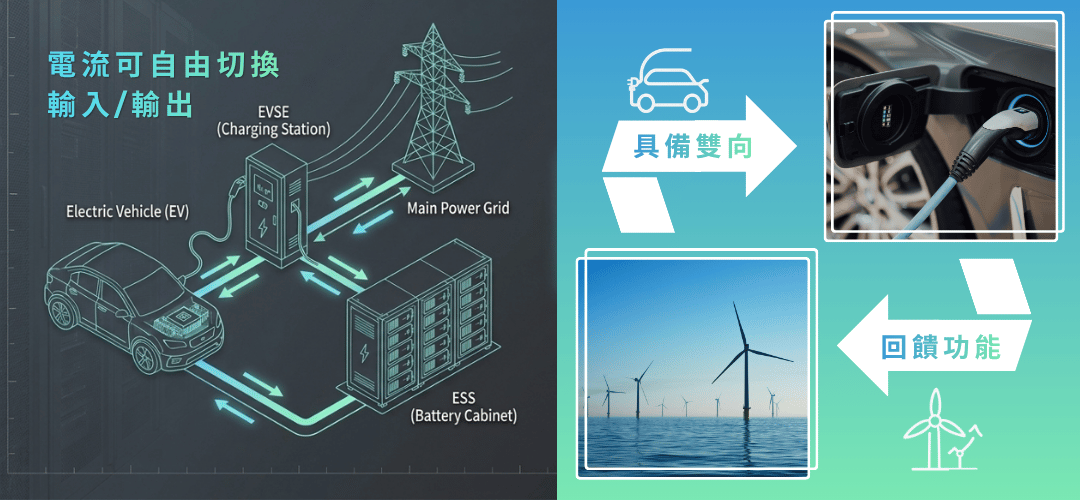

具備雙向能量回饋功能，適用於電網、微電網、電動車充電樁、V2G、V2H、太陽能光伏並網逆變器、家庭及工業儲能系統、風力發電PDU 等設備的驗證測試。
RPS7000-G 專為綠能設備併網驗證而生，協助研發與 QC 團隊快速重現全球複雜電網環境。
產品特色
符合國際併網法規：
內建與可編程測試路徑，輕鬆符合 IEC 61000-4-11/-13/-14/-28 及 IEEE 1547 等測試標準。
高達 90%+ 節能回饋：
將受測物 (EUT) 產生的電能高效返還廠區，實踐低碳測試環境並大幅省下電費。
強大波形注入能力：
支援任意波形 (ARB) 編輯、2~50 次諧波與間諧波注入，精準重現極端電網環境。
RPS7000-G 是針對新能源併網需求打造的模組化回饋式電網模擬器。
隨著太陽能、風電與儲能系統（ESS）大規模併網，各國對電力電子設備的法規限制日益嚴格。

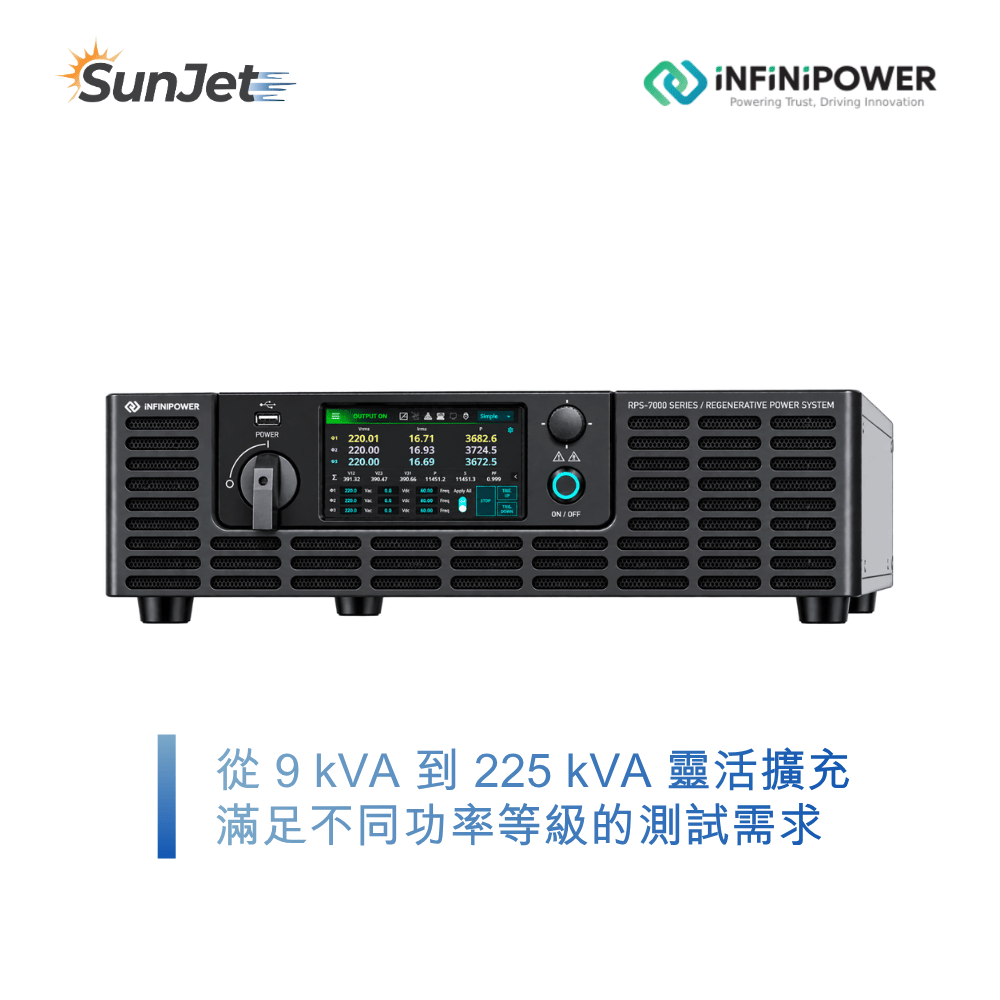

機台採用業界領先的高功率密度設計，單機 3U 即可輸出 22.5kVA。
其先進的回饋技術能將測試過程中的能量以超高效率淨化並回饋至廠內電網，顯著降低長時間大功率測試下的營運電費與機房散熱負擔，是綠能研發與產線驗證的綠色最佳方案。
RPS7000-G 具備四象限運行能力，能精準模擬全球真實電網的動態變化，包括電壓驟降 (LVRT/HVRT)、頻率偏移、相位突變與諧波干擾。
IEC 62443（工業自動化與控制系統資安標準）涵蓋硬體/軟體產品開發生命週期、設備本身的資安防護以及生產製造與系統整合過程。
我們提供資安級防禦，從硬體量測到軟體通訊，全方位守護您的實驗室與產線數據安全。
▶ 選型指南
| 項目 | RPS-7006 | RPS-7009 | RPS-7012 | RPS-7015 | RPS-7018 | RPS-7022 |
|---|---|---|---|---|---|---|
| 輸出相位 | 1Ø / 3Ø | |||||
| 功率範圍 | 0 – 6 kVA | 0 – 9 kVA | 0 – 12 kVA | 0 – 15 kVA | 0 – 18 kVA | 0 – 22.5 kVA |
| 輸出電壓 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 輸出電壓（選配） |
1Ø2W: 0 – 400V 1Ø3W: 0 – 400V (相電壓), 0 – 800V (線電壓) 3Ø4W: 0 – 400V (相電壓), 0 – 692V (線電壓) |
|||||
| 輸出電流 | 1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 96A 1Ø3W & 3Ø4W: 32A |
1Ø2W: 105A 1Ø3W & 3Ø4W: 35A |
1Ø2W: 120A 1Ø3W & 3Ø4W: 40A |
1Ø2W: 144A 1Ø3W & 3Ø4W: 48A |
— |
| 輸出頻率 | DC, 30.00 – 150.0 Hz（選配：DC, 30.00 – 1000.0 Hz） | |||||
| 總諧波失真（THD） | <0.3% @ 50/60Hz | |||||
| 線路調整率 | ± 0.1% | |||||
| 負載調整率 | ± 0.2% | |||||
| 效率 | >90% | |||||
| DC 輸出功率 | 0 – 6 kW | 0 – 9 kW | 0 – 12 kW | 0 – 15 kW | 0 – 18 kW | 0 – 22.5 kW |
| DC 輸出電壓 | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| DC 輸出電壓（選配） | 1Ø2W: ±565V, 1Ø3W: ±1130V, 3Ø4W: ±565V | |||||
| DC 輸出電流 | 1Ø2W: 54A 1Ø3W & 3Ø4W: 18A |
1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 78.75A 1Ø3W & 3Ø4W: 26.25A |
1Ø2W: 90A 1Ø3W & 3Ø4W: 30A |
1Ø2W: 108A 1Ø3W & 3Ø4W: 36A |
— |
| 頻率設定精度 | 設定值的 ± 0.01%（電壓 > 10V） | |||||
| 相位角範圍（起始／結束） | 0 – 359.9° | |||||
| 諧波合成功能 | 50/60Hz 基波頻率下，最高支援第 50 次諧波 | |||||
| 電壓量測範圍 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 電壓量測範圍 (DC) | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| 功率量測精度 | ± (讀值的 0.4% + 0.4% F.S.) | |||||

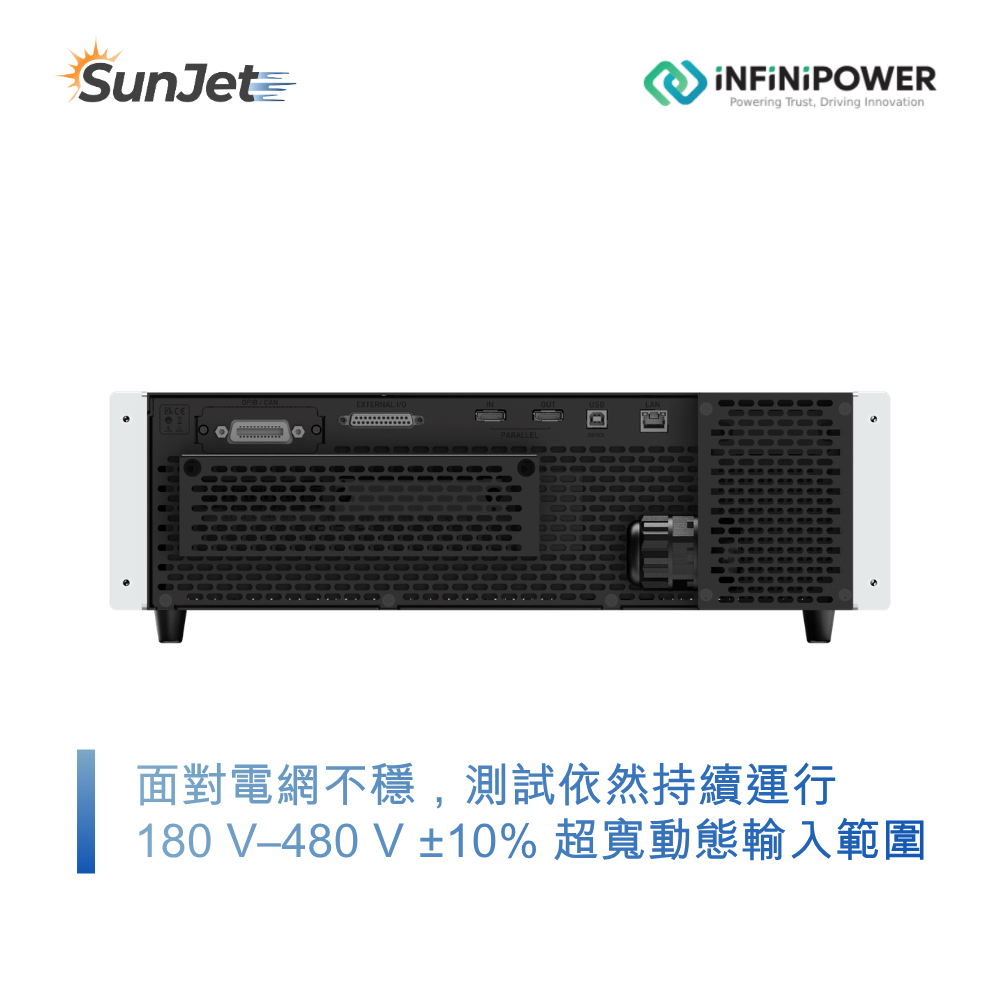

| 輸入電壓 | 200 – 240 VL-L ± 10%, 380 – 480 VL-L ± 10% | |||||
| 輸入頻率 | 47 – 63Hz | |||||
| 通訊介面 | 標準：USB、Ethernet、External I/O (DB25)；選配：GPIB、CAN Bus | |||||

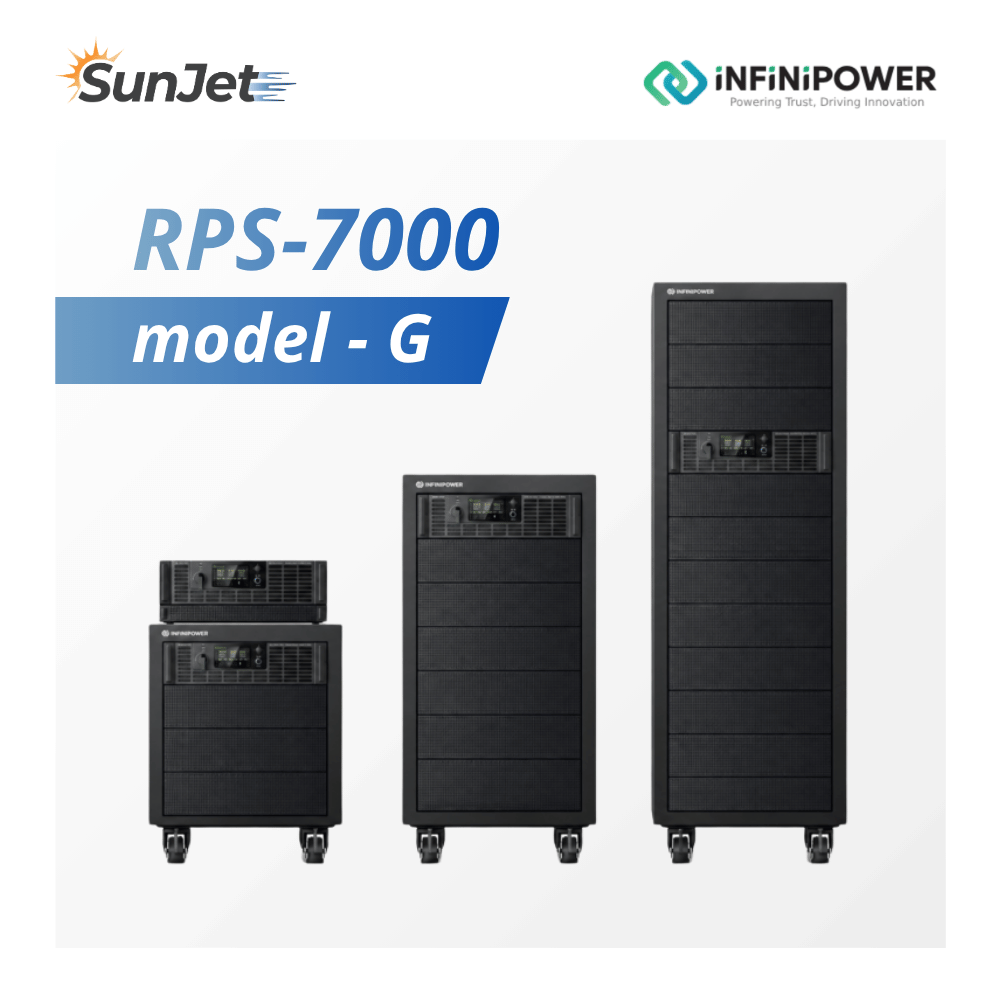

| 型號 | 輸出電壓 Vac | 輸出電流 (Aac) | 輸出功率 (Pac) |
相位 | 高度 | ||
|---|---|---|---|---|---|---|---|
| V L-N | V L-L | Arms (1Ø) | Arms (3Ø) | ||||
| RPS-7006 | 350V | 606V | 72A | 24A | 6kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7009 | 350V | 606V | 96A | 32A | 9kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7012 | 350V | 606V | 105A | 35A | 12kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7015 | 350V | 606V | 120A | 40A | 15kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7018 | 350V | 606V | 144A | 48A | 18kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7022 | 350V | 606V | 144A | 48A | 22.5kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7045 | 350V | 606V | 288A | 96A | 45kVA | 3Ø、1Ø、分相 | 6U |
| RPS-7067 | 350V | 606V | 432A | 144A | 67.5kVA | 3Ø、1Ø、分相 | 15U |
| RPS-7090 | 350V | 606V | 576A | 192A | 90kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7112 | 350V | 606V | 720A | 240A | 112.5kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7225 | 350V | 606V | 1440A | 480A | 225kVA | 3Ø、1Ø、分相 | 42U |
