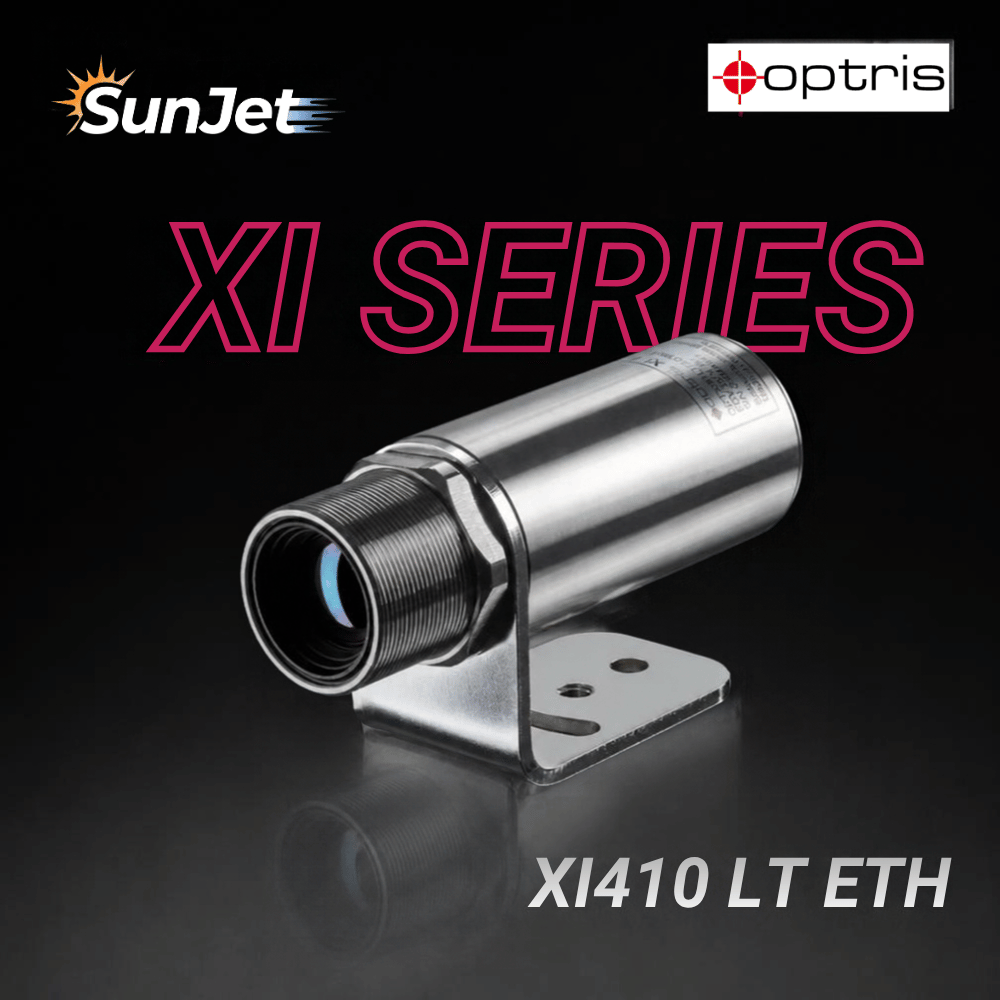

Optris Xi 410 LT ETH – 緊湊型工業自主乙太網路熱像儀
商品編號Optris Xi410 LT ETH 固定式熱像儀提供非接觸式紅外線熱影像量測，適合工業監控與研究應用。採用 8～14 µm 長波紅外線光譜，測溫範圍涵蓋 −20～1500 °C，搭載 384 × 240 像素感測器與高距離光點比，可掌握遠距離目標的溫度分布。電動對焦功能支援遠端調整，方便依安裝位置與量測目標設定焦距。

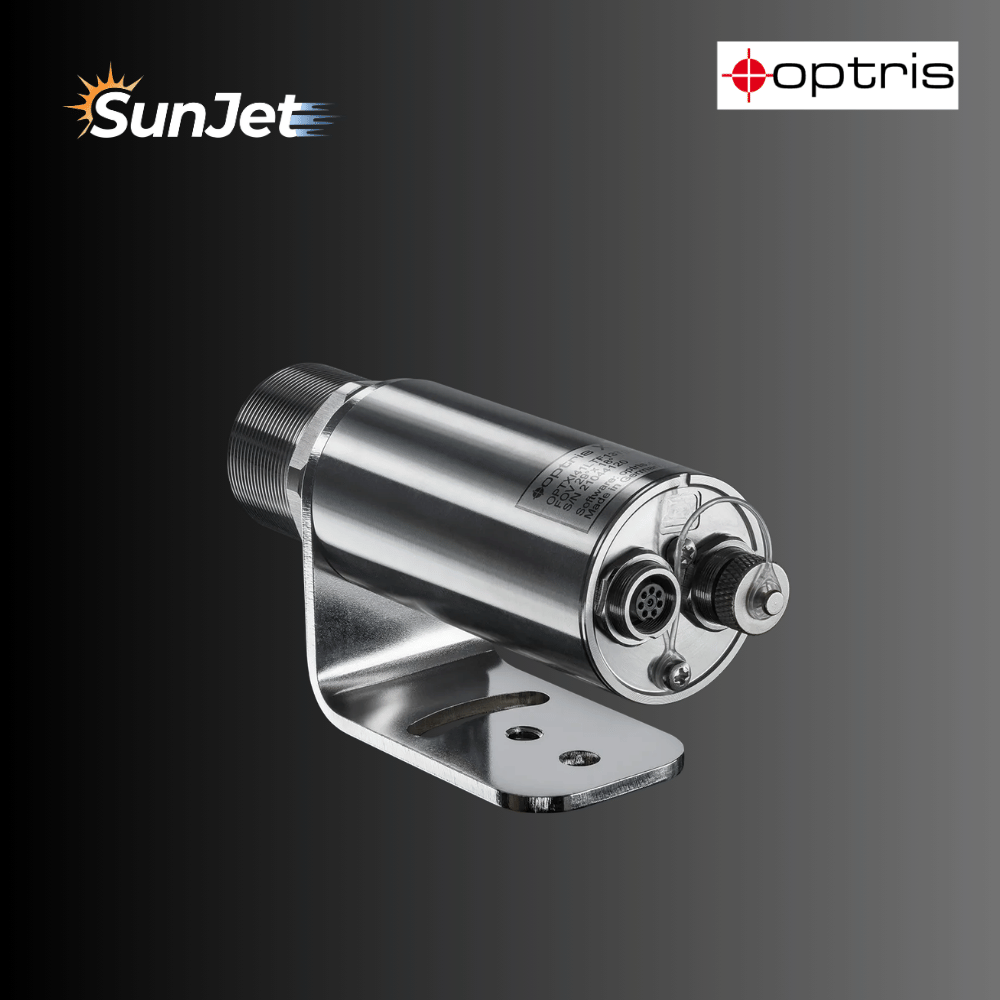

Xi410 LT ETH 採用精巧、防水的機身設計，適合固定安裝於工業現場。透過 Ethernet 連接時，影像更新率可達 25 Hz；USB 連接則為 4 Hz，另提供 1.5 Hz 模式，用於機器整合與溫度資料串流。相機支援智慧自主運作，可在機內執行溫度分析、自動熱點偵測與警報功能，減少對電腦的依賴。

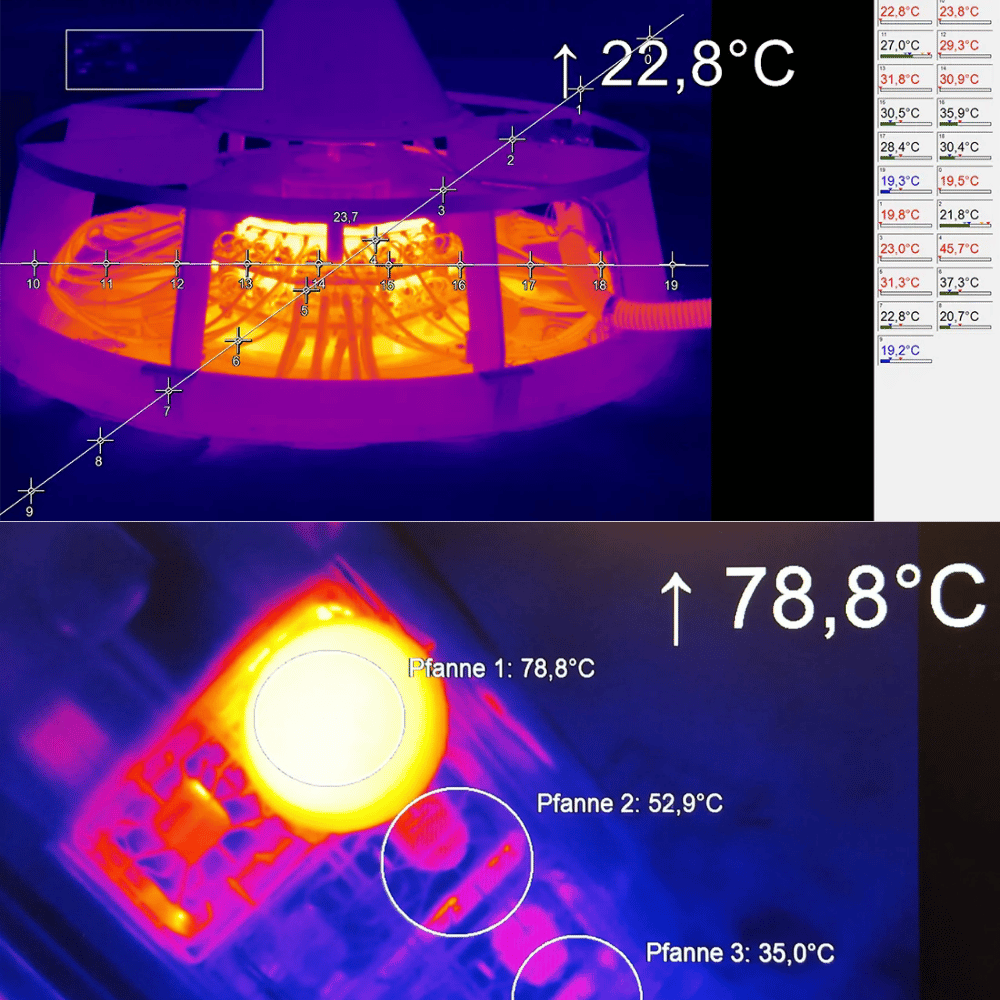

透過直接類比輸出與工業現場匯流排整合，Xi410 LT ETH 可將溫度資訊傳送至控制系統，用於設備狀態監測、溫度警報及閉迴路控制。搭配 PIX Connect 軟體，可進行線掃描、影像合併與熱影像資料擷取；另提供開發套件，方便系統整合商建立客製化軟體。

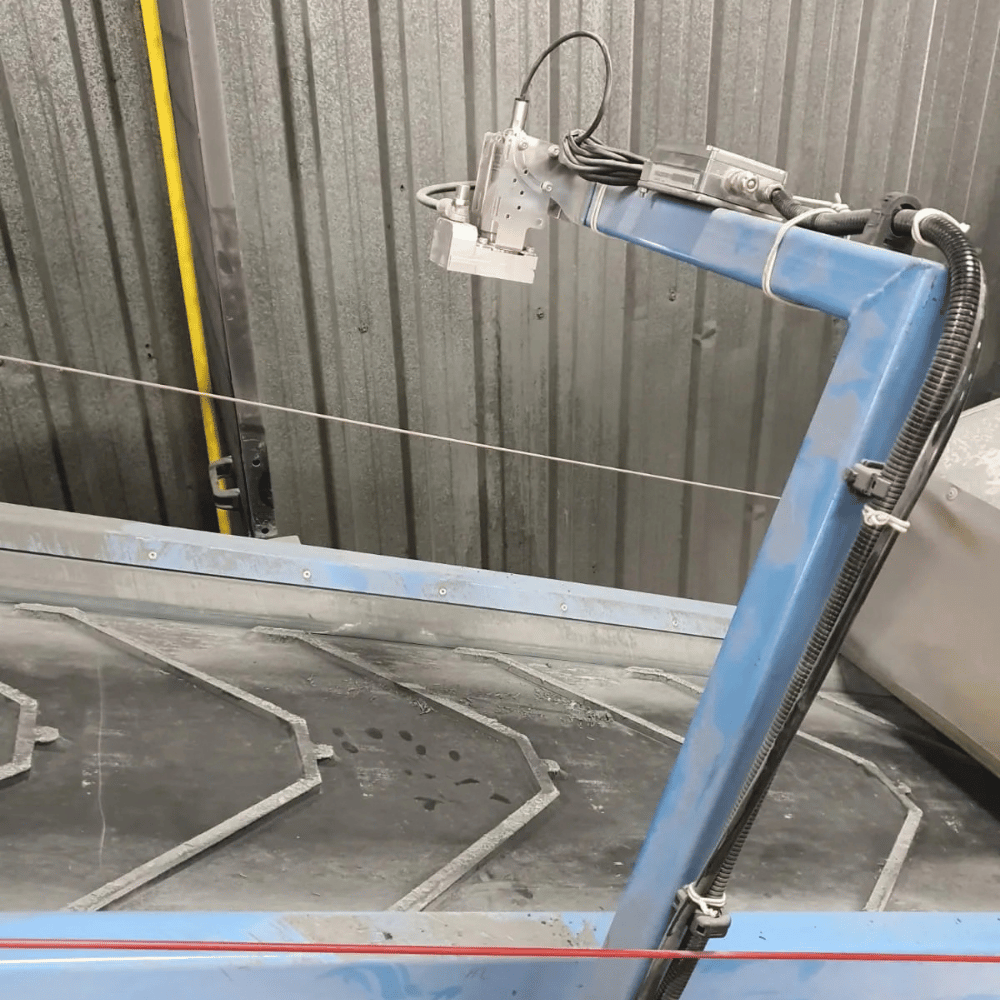

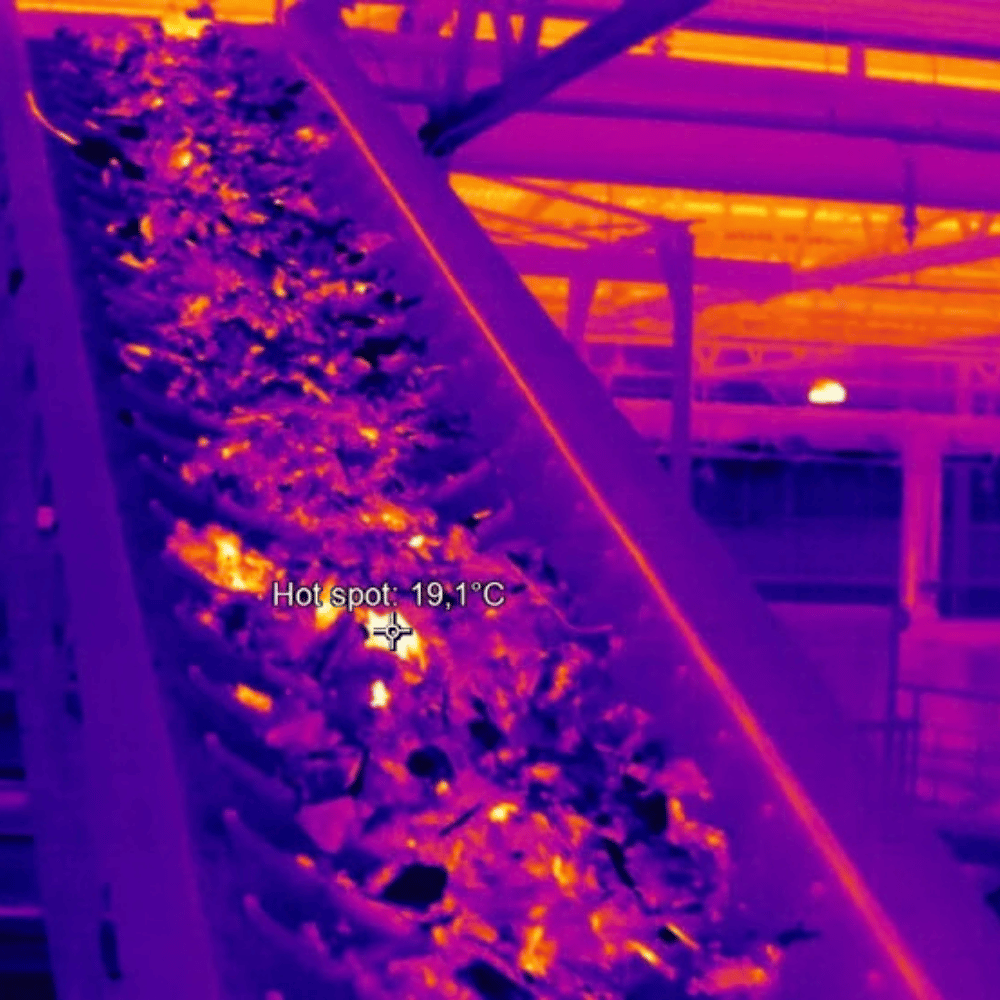

本產品於德國設計製造，可應用於物料輸送與儲存區域的異常熱點監控，協助及早發現可能的起火風險，也適合塑膠加工、電子製造及一般製程的溫度趨勢監測。選配水冷裝置後，可於最高 250 °C 的環境中運作；空氣吹掃裝置則有助於保持鏡頭清潔，搭配安裝配件、轉接器與線材，滿足不同現場的配置需求。
產品特色
清晰熱影像與遠端對焦
384 × 240 像素解析度，搭配高距離光點比與電動對焦， 掌握目標溫度分布。
自主熱點偵測與警報
可於機內執行溫度分析、自動熱點偵測與警報， 減少對電腦的依賴。
工業連接與系統整合

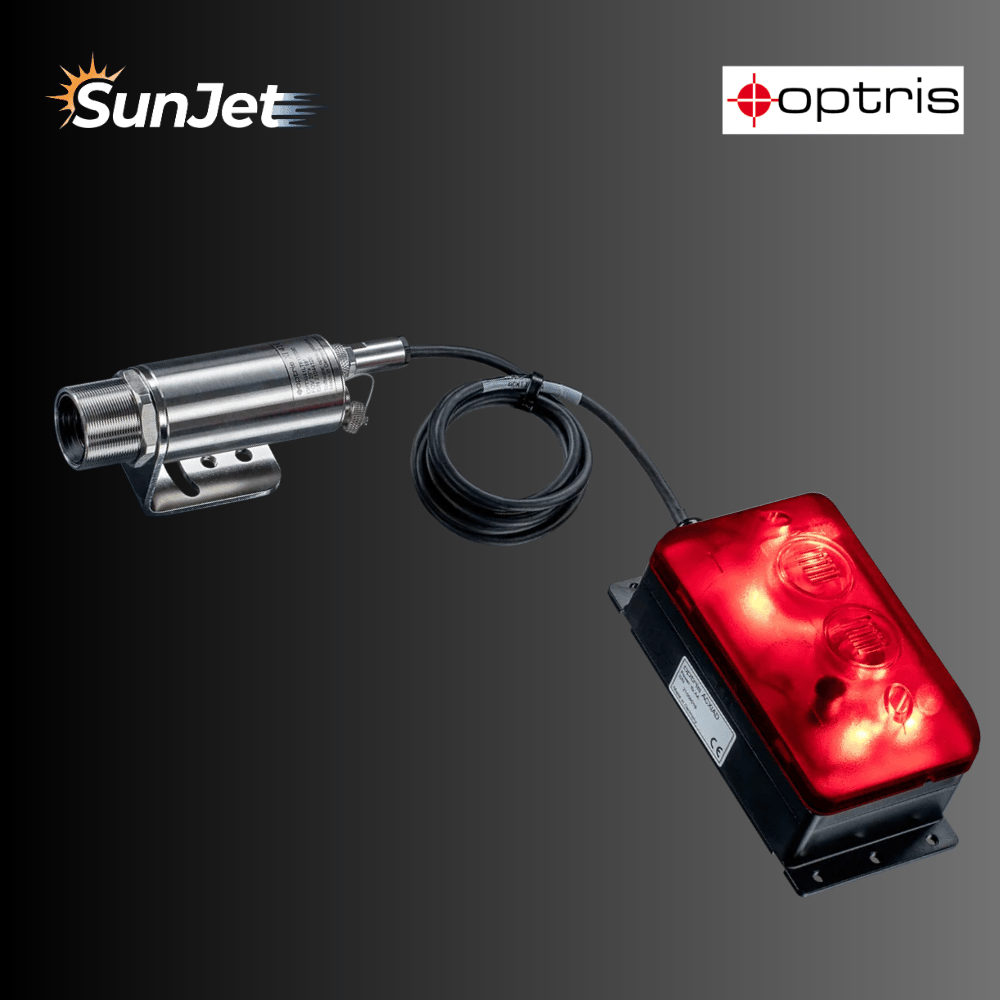

支援 Ethernet、USB、直接類比輸出及工業現場匯流排整合， 方便連接控制系統。
製程監控與環境配件
適合製程溫度及設備狀態監測，可選配水冷與空氣吹掃裝置， 因應高溫及粉塵環境。
產品描述與功能深度解析
I. 產品概述與工業量測應用
Optris Xi 410 LT ETH 熱像儀專為工業應用提供穩定可靠的非接觸式熱成像解決方案。此系統工作於長波紅外線波段（8 至 14 µm），可精確量測各類物體的表面溫度，滿足多元工業量測需求。其可調整的視場角設計與寬廣的溫度測量範圍，使熱像儀能靈活應用於不同製程與監測場景，適合長時間固定式運作。
II. 成像性能與量測精度
Xi410 LT ETH 提供 384 x 240 像素的中等解析度紅外線影像，可量測的溫度範圍涵蓋 -20°C 至 1500°C。高距離光斑尺寸比使其在較遠距離仍能維持精確測量表現，整體性能優於傳統單點式高溫計。其電動調焦功能可透過遠端精準調整焦距，有效提升目標對準與溫度讀取的準確性，特別適用於不易接近或高溫製程環境。
III. 系統架構與工業整合
Optris 成像系統採用非冷凍前視紅外線技術，配置非製冷二維偵測器，可直接產生輻射熱影像，成為線掃描器的可靠且具成本效益的替代方案。熱像儀具備自動熱點搜尋功能，可即時辨識溫度異常區域，進一步提升工業監測與檢測效率。所有 Optris 熱像儀皆於德國設計與製造，符合工業等級品質與穩定性要求，並可在嚴苛環境中長時間可靠運作。
IV. 通訊介面、軟體與配件支援
Xi410 LT ETH 支援 25 Hz 乙太網路與 4 Hz USB 連接，並提供 1.5 Hz 的自主運作模式，可在無需大量程式設計的情況下整合至工業控制系統。其功能包含自動點檢測、直接類比輸出，以及與主流工業現場匯流排系統的相容性，特別適合 OEM 與系統整合應用。透過 PIX Connect 授權，可使用線掃描、影像合併與進階熱影像處理功能，支援科研與資料擷取需求。此外，系統亦相容於多種嚴苛環境配件，例如可耐受高達 250°C 的水冷外殼，以及用於多塵環境的空氣吹掃裝置，並提供多樣化的安裝方式、介面與線纜選項。
Optris Xi 410 LT ETH 規格
| 產品型號 Model Number | Xi 410 LT ETH 18° × 12° |
Xi 410 LT ETH 29° × 18° |
Xi 410 LT ETH 53° × 31° |
Xi 410 LT ETH 80° × 44° |
|---|---|---|---|---|
| 感測器 Detector | ||||
| 光學解析度 Optical resolution | 384 × 240 像素 | 384 × 240 像素 | 384 × 240 像素 | 384 × 240 像素 |
| 像素間距 Pixel pitch | 17 µm | 17 µm | 17 µm | 17 µm |
| 感測器 Detector | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 |
| 光譜範圍 Spectral Range | 8–14 µm | 8–14 µm | 8–14 µm | 8–14 µm |
| 光學濾光片 Optical Filter | 無 | 無 | 無 | 無 |
| 幀率 Frame rate | 乙太網路：25 Hz USB：4 Hz 自主模式：1.5 Hz |
乙太網路：25 Hz USB：4 Hz 自主模式：1.5 Hz |
乙太網路：25 Hz USB：4 Hz 自主模式：1.5 Hz |
乙太網路：25 Hz USB：4 Hz 自主模式：1.5 Hz |
| 光學 Optical | ||||
| 視野 Field of View | 18° × 12° | 29° × 18° | 53° × 31° | 80° × 44° |
| 焦距 Focal length [mm] | 20.0 | 12.7 | 7.7 | 5.7 |
| F值／光圈值 F Number | 1.1 | 0.9 | 0.9 | 0.9 |
| 光學分辨率 Distance to Spot ratio (D:S) | 390 : 1 | 238 : 1 | 128 : 1 | 78 : 1 |
| 目標最小距離 Minimum Distance to target | 350 mm | 350 mm | 250 mm | 200 mm |
| 可互換光學元件 Interchangeable optics | 不可更換 | 不可更換 | 不可更換 | 不可更換 |
| 測量 Measurement | ||||
| 目標溫度範圍 Object Measurement Range | -20 – 900 °C -20 – 1500 °C |
-20 – 900 °C -20 – 1500 °C |
-20 – 900 °C -20 – 1500 °C |
-20 – 900 °C -20 – 1500 °C |
| 精度 Accuracy | ±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
| 熱靈敏度 NETD | 60 mK | 60 mK | 60 mK | 60 mK |
| 最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel | 0.3 mm | 0.5 mm | 0.7 mm | 0.8 mm |
| 最小可測量光斑尺寸 Smallest measurable Spot Size MFOV | 0.9 mm | 1.5 mm | 2.1 mm | 2.4 mm |
| 測量視場 MFOV Measurement Field of View | 3 × 3 像素 | 3 × 3 像素 | 3 × 3 像素 | 3 × 3 像素 |
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min | 10 min |
| 發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity | 可調整範圍： 0.100–1.100 |
可調整範圍： 0.100–1.100 |
可調整範圍： 0.100–1.100 |
可調整範圍： 0.100–1.100 |
